Les Paulを弄る 下巻

村上○樹にあやかり、三部作でお送りしております、Les Paulの配線交換(笑)

いよいよ最終のLes Paul Specialでございます。


ではでは、患者さんどうぞ～












ウッドストック'69でのマウンテンのレズリー･ウエストを観て『Jr.が欲すぃ～』と思ったけど、Jr.に手を出せなかったので、正月セールで出ていたコイツを買ったのであります。かなり昔に。

さて、コイツのコントロールキャビティ内を見てみますと










なんと、コイツには鉄板が無いんです！ちなみに製造年は。。。
Special：95年製
Studio Lite：93年製
Standard：2000年製
何でコイツは鉄板が無いんだ？
おまけにブリッジもABR-1だし。ん～、不思議だぁ。

この画像のorange dropは、Studio Liteに移植しました。
先日にはフロント･ボリュームがガリったので、実際は画像とは違うポットが付いているし。
って事で、このSpecialは電装部品総取っ替えを施します＼(◎o◎)／

まず、可変抵抗器







先日ガリった時に付けたポットは、ｃｔｓへそ無しでした。これが回すとトルクがあり、重たいんですよ。なので、今回はへそ有りを購入し、ボリュームもトーンも総取っ替えです。
今回用意したのは。。。
ボリューム：500kΩ Bカーブ
トーン：500kΩ Aカーブ
ちなみに『へそ有り → へそ無し → テフロン軸』と回す時の重たさが重たくなっているんだそうです。

コンデンサ







HUMAN GEAR社のorange drop 418Pを奢ります。
716Pより高精度だとか。


そして、今回の目玉商品がこれ！

P-90







LOLLAR GUITARS & PICKUPSのP-90です。

LOLLAR PICKUPS → ここをクリック！
元々、つるしで載っているのはP-90ではなく、P-100なんです。







左がLOLLAR PICKUPSのP-90
右はGibson P-100
『P-90はノイズが』って声に応じて、Gibsonが二段積みのハムバッカーとして世に送り出したのが、P-100。しかし、ノイズは少なくなったけど、抜けが悪くなり、各所から苦情の声が入ったようで、現在では手に入らないものとなってしまったP-100。







オイラも外してP-90に替えちゃいますわ。やっぱ、一度はP-90を味あわないとさぁ。

で、配線材はStandardと一緒のWestern Electricの1950年代初頭の配線材(20AWG 単線)でございます。

もう、ドンガラ画像は載せないとして(笑)
Studio Liteの時に撮り忘れた、トグルスイッチ分解画像をどうぞ。









なぜバラシたかと言うと

組替え前








組替え後








中心の分厚い板。これ、GNDなんですが、これの向きを入替えて、作業を楽にしたんです。

で、配線。









組み込むとこうなります。
















コイツも他のと同じく、導電塗料でノイズ対策をしてあります。
特にP-90を載せたので、ガッツリ塗りました(笑
あと、ポットのはんだ除去が無かった分、作業が楽でした。

まだ、爆音で鳴らしていないので、どんな音がするのか楽しみです。
アパートで小さく鳴らしたら『やっぱシングルコイルですなぁ』って感じでジャキジャキしています。
ボリューム･ポットの抵抗値が高かったかなぁ。
可変抵抗器の抵抗値は、小さくなるほど高音域をカットします。
だからシングルコイル･タイプのピックアップが載っているギターは250kΩが多いし、ハムバッカ－のピックアップを載せているギターは500kΩを使っているんです。だから『ハイがきついなぁ』って感じたら、ピックアップ替える前に、可変抵抗器を替えてみるってのも手です。













次回からは使用した材料なんかのネタを書いていきたいと思います。

















気が向いたら(笑)


参考HP
宮田工房 → ここをクリック！
バナナムーン → ここをクリック！

Les Paulを弄る 中巻

昨日の日記を見て『またバカな事をやているよ』って思っているそこのあなた！






























正解！(笑)



さて、本日はLes Paul Standardの配線交換の一部始終をお送りします。

ではでは、患者さんどうぞ～












メインで使用しているStandardでございます。
音に不満は無いのですが。。。工作熱に火が点いてしまったので、生け贄になってもらいます(爆)


あ、そこのあなた！
『やっぱコイツはバカだな』って思いましたね。



これまた正解！(笑)

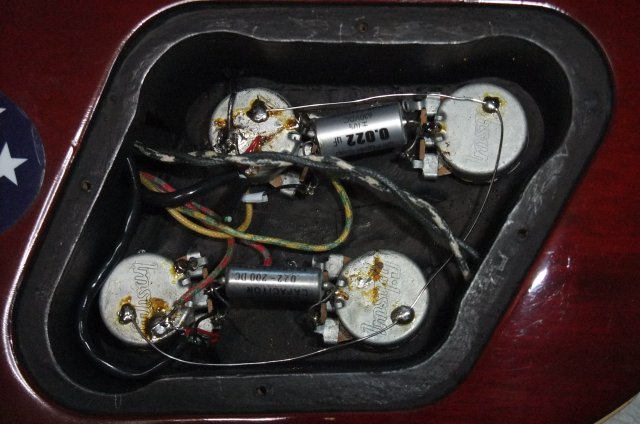

コイツのコントロールキャビティ内も、鉄板使用です。
Studio Lite同様、邪魔なので取っ払います。









ポットは、Studio Liteではヘソ付きCTS風でしたが、コイツはGibsonマーク入りのモノです。ちなみに、Gibsonレギュラーラインの可変抵抗器の抵抗値と特性は。。。
ボリューム：300k Bカーブ
トーン：500k Aカーブ
となっています。昔の59年モデルは、全て500k Aカーブなんて言われていますが、どうなんでしょうかね？
















コントロールキャビティ内とトグルスイッチキャビティ内には、申し訳ない程度に導電塗料が。。。高い金出して買ってんだから、やるならちゃんとやらんかい！

で、導電塗料を塗り終わった画像を撮り忘れたので、先に進みます(爆)

Standardに奢る配線材は、Western Electricの1950年代初頭の配線材(20AWG 単線)を奢ります。









この配線材は線材の上にブラックエナメル → 絹 → 布巻きって構造になっています。























ブラックエナメルは、はんだのフラックスでは除去出来ないので、紙やすりで磨いて芯線を出してやります。この作業を面倒臭いって言う方がいますが、こうやって手間を掛けるのが良いと思うんだけどなぁ。
この芯線を出してから、布をライターで軽く炙ってあげると、布がほつれてきません。この時のにほいが物凄くノスタルジックで良いんですよ☆
線自体もいいにほいがして良いんですが(笑)

んで、トグルスイッチに配線材取り付けした画像も撮り忘れました(爆)
なんせ、平日に仕事をそっちのけで終わらしてから帰ってきてやっているもんで、んで、こういうのをやり始めると飯も食わずにやっちゃうもんだから、撮ることも忘れるんですよ(仕事以上に集中してるし・笑)

って事で、配線完了。
















StandardのコンデンサはVitaminQを奢っています。

え？orange dropとの違い？

分かりません(笑)


で、音は。。。凄いです！
全部バァァァン！って感じです。
特にミッド～ハイが出ています。ローは丸みが無くなっちゃったかな。全体的にバキバキした感じが出ました。
ただ、アタック感が強いのと、音のスピードが速いです。弾く前から音が鳴っているんじゃないかってくらい速いです。20AWGじゃ太かったかなぁ。22AWGで良かったかも。
だもんで、エフェクターの掛かり具合が変わってしまいました。良いんだか悪いんだか(；^^)
かなりのじゃじゃ馬くんになっちゃいましたね。乗りこなせるんかなぁ(^-^;

ちなみに、単線は折れやすいて言います。丁寧に配線しないと、最後の最後に一からやり直しなんて事も＼(◎o◎)／
あ、オイラは折りませんでしたが。


次回はSpecialくんの配線交換です。




参考HP
宮田工房 → ここをクリック！
バナナムーン → ここをクリック！

Les Paulを弄る 上巻

ここ最近、またまた日記のアプをサボっていましたが(笑)、実は、とある事をやっていたのであります。
何をやっていたのかと言いますと。。。Les Paulの配線交換。
手持ちの3本あるLes Paul Modelの配線交換をやってみました。
発端は、先日の練習の時、久々に鳴らしたStudio Liteの音抜けが悪いので『ムフフ、やってみようかしらぁ』ってなったんであります。だったらと、StandardとSpecialもやっちゃおうと(笑)

ではでは、患者さんどうぞ～。












随分昔に購入したLes Paul Studio Liteです。
電装系を診てみますと。。。









コントロールキャビティ内は作業効率アップの為か、鉄板が敷いてあります。
それより驚いたのが、ピックアップの配線を動かないように、コンデンサで挟んでいたって事。
ピックアップを交換した時に作業したバカチンが、こんな雑な事をやったのでしょう。
乱雑過ぎますね。
トグルスイッチ内はこんな感じ。









で、バラシ始めたのですが、さすがは空洞にバルサ材を突っ込んでいるだけありまして、木屑がバラバラと(；^^)























Studio Liteって、どんなのかと言うと。。。ここを見てくだされ → ここをクリック！
コントロールキャビティ内にあった鉄板。
















鉄板をcommon GNDとし、信号線の分岐ターミナルを設けて作業を簡素化しています。
邪魔なんで取っ払います！









内部配線材も作業効率を上げるためか、4芯シールド線を使用しています。
線、細！
今回は、バラすって事もあり、ノイズ対策として導電塗料をキャビティ内に塗ります。
使用する導電塗料は『Noise Hell SP-D-01』です。カーボン塗料です。こいつの事は後日書きますとして、先に進みましょう(笑)

塗布前








塗布後








トグルスイッチキャビティ内も。

塗布前








塗布後








塗る際は、穴を塞ぎ、出来上がった際にキチンとアースに落ちるように、アルミテープを貼りました。

塗布直前








導電塗料って、塗っただけでは意味無いです。そこからキチンとアースに繋がないとイカンのです。ちなみに、今回は四度塗りして、一晩置きました。
キチンと蓋もノイズ処理です。









さて、乾くのを待っている間に、電装パーツのはんだ除去と配線材の取り付けを行います。
使用するはんだは、以前シールド作成の際に購入した日本アルミットKR-19RMA。
配線材はBELDEN8503(撚り線)。
















前にも書きましたが、はんだは音を追求するならKester44なんてオカルトチックな事を言いますが、そんな事よりも耐久性を追及してKR-19RMAです。
んで、配線材取り付け。









トグルスイッチはバラシて組み替えたのですが。。。撮り忘れました(；^^)

ちなみにピックアップは…
Front：Seymour Duncan SH-1n('59 Model)
Rear：Seymour Duncan SH-4(JB Model)









なにも知らずに、勧められるがままにこれを取り付けたんだよなぁ(モニタ前で遠い目・笑)
さて、配線終了。
















コンデンサはSpecialに奢っているorange drop 716Pを剥がして移植しました。


で、音は。。。一皮剥けて大人に元気になったって感じです。
なんか、曇っていて先の方が見えなかったのが、パッと晴れ渡って先が見えたって感じです。
低音～高音までスパッて出てます。


次回はStandardに手を付けます！

続きはtwitterで！





って、twitterなんてやってねぇし(笑)
続きは後日(^_^)ノ


参考HP
宮田工房 → ここをクリック！
バナナムーン → ここをクリック！
